Technologie d’inspection avancée des fours par un expert du secteur

Pourquoi mettre à niveau ? L’avantage de la résolution

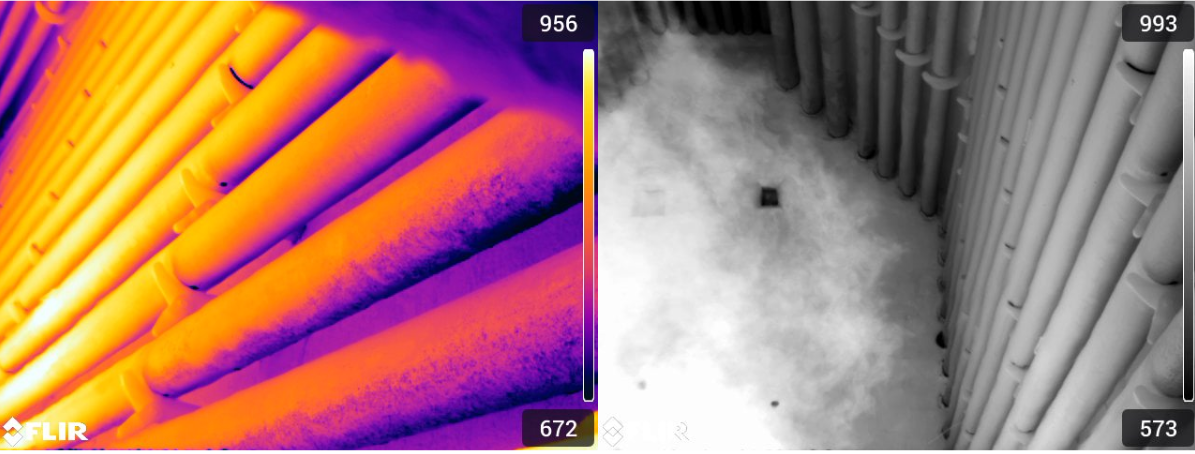

Gauche: Le détecteur amélioré de résolution 640 révèle des détails thermiques fins pour des inspections plus rapides et plus précises. Droite : Le filtre froid redessiné permet une visibilité claire à travers les flammes, même dans les conditions les plus difficiles.

Pendant des années, la FLIR GF309 a été la norme pour les inspections de four IR, mais elle n’offrait qu’une résolution de 320 × 240 pixels. Czajkowski a reconnu les limites que cela présentait, en particulier, une clarté d’image plus faible et une capacité réduite à repérer les anomalies de température subtiles à distance. La FLIR G609, avec sa résolution de 640 × 480, offre plus de quatre fois le nombre de pixels, permettant aux inspecteurs d’identifier de petits problèmes précoces tels que l’accumulation de coke ou le conflit de flamme qui peuvent être passés inaperçus avec une technologie plus ancienne. Dans un secteur où la détection précoce peut faire la différence entre une réparation planifiée et une défaillance catastrophique, la résolution est importante.

Une technologie plus intelligente dans la série G

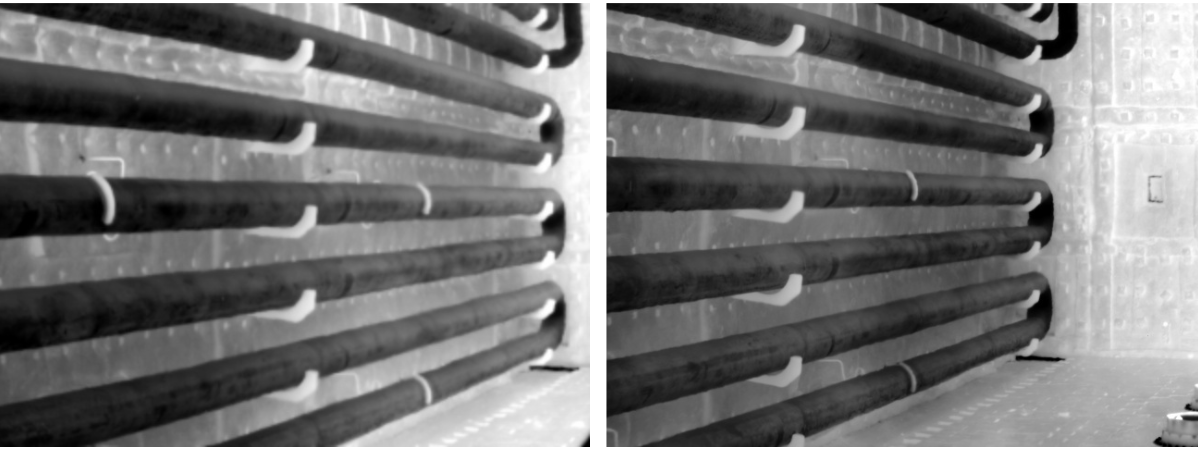

Comparaison côte à côte de la FLIR GF309 (gauche) et de la FLIR G609 (droite)

Au-delà d’une résolution améliorée, le G609 offre une suite de fonctionnalités avancées qui modernisent le processus d’inspection. Son bouclier thermique repensé se monte à l’aide d’une seule vis et offre une protection supérieure lors des inspections de fours sous tension. L’interface tactile intuitive de 4 pouces permet une navigation rapide, même avec des mains gantées. Czajkowski met l’accent sur la valeur de la fonction Niveau/Étendue 1-Touch, qui ajuste automatiquement le contraste de l’image d’un seul clic. Cela permet aux inspecteurs de se concentrer sur la capture de données exploitables au lieu de se faufiler avec des paramètres manuels.

De plus, la lentille de four personnalisée du G609 est étalonnée pour capturer des images thermiques claires à travers les flammes de four et les réfractaires, ce qui a entraîné des difficultés pour les anciens systèmes. Selon Czajkowski, « Il ne s’agit pas seulement de voir à travers la flamme, mais de voir ce qui compte derrière. »

L’avantage du logiciel : Une solution d’inspection totale

L’association du G609 au logiciel Thermal Studio Pro de FLIR transforme la caméra en une solution complète d’inspection et de création de rapports. PROtect exploite le plug-in Route Creator pour planifier les inspections à l’avance, en attribuant des points d’inspection et des chemins optimaux. Une fois sur le site, le G609 guide les inspecteurs à travers cette route planifiée, en s’assurant qu’aucun composant critique n’est manqué.

Thermal Studio Pro rationalise les rapports post-inspection en traitant les images par lots et en appliquant des modèles cohérents. Les rapports qui auparavant prenaient des heures à compiler peuvent désormais être générés en quelques minutes, améliorant ainsi les délais d’exécution pour les clients. « Le logiciel permet la cohérence et la vitesse », déclare Czajkowski. « Nous pouvons désormais fournir des rapports de haute qualité plus rapidement que jamais. »

Épreuves futures et apprentissages sur le terrain

Czajkowski note que le G609 n’est pas seulement une amélioration des spécifications, il représente un investissement à long terme dans la fiabilité. Sa conception durable, sa compatibilité avec les plateformes logicielles en évolution et sa facilité d’utilisation en font l’outil idéal pour intégrer de nouveaux techniciens sans sacrifier la qualité de l’inspection. L’utilisation en situation réelle continue de valider ses avantages ; PROtect a déjà identifié des problèmes en développement lors d’inspections que des modèles plus anciens auraient manqués.

Conclusion

La FLIR G609 a redéfini ce qui est possible dans les inspections de four IR. Grâce à l’expertise de Jason Czajkowski qui guide la mise en œuvre chez PROtect, la nouvelle technologie offre une qualité d’image inégalée, des commandes conviviales et une intégration logicielle efficace. Alors que les industries du raffinage et de la pétrochimie exigent des normes de sécurité et de disponibilité toujours plus élevées, l’approche avant-gardiste de PROtect garantit à ses clients de garder une longueur d’avance.

Jason Czajkowski, Responsable de la thermographie IRT
Niveau III #13966, Thermographe principal, CWI
