La caméra FLIR Scion permet de renforcer la première étape d’inspection des lignes électriques

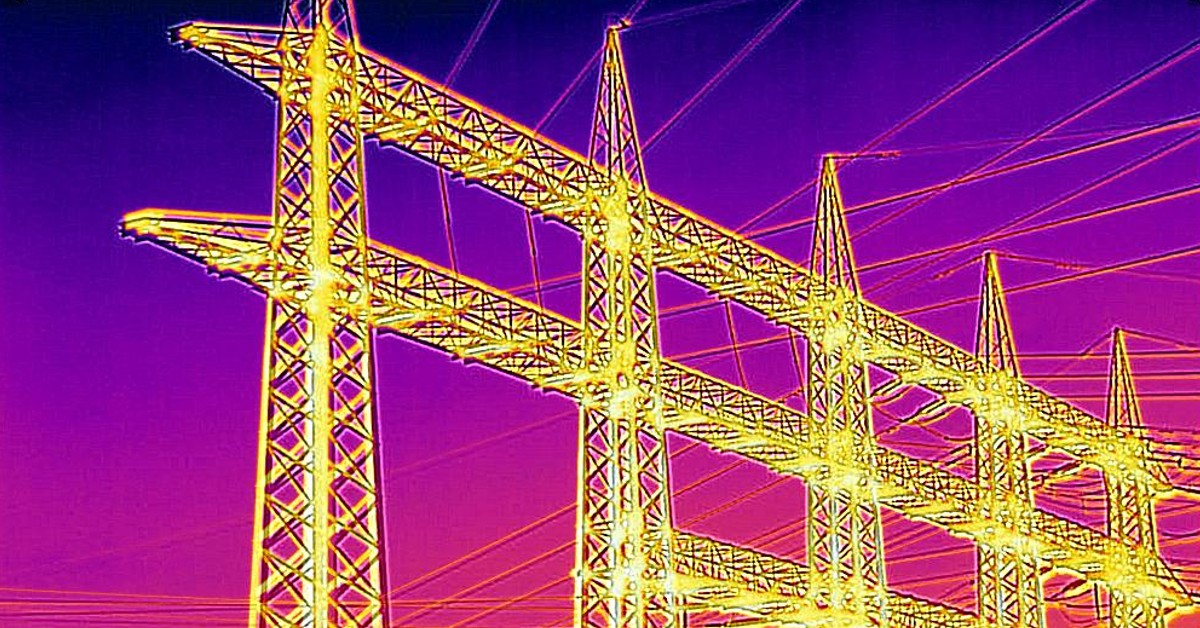

L’inspection thermique des lignes électriques n’est rien de nouveau. Les entreprises de services publics ont souvent recours à la thermographie pour les inspections par hélicoptère. Elles équipent aussi leurs inspecteurs au sol de caméras thermiques à haute puissance. Les méthodes classiques, bien que fiables, ont le désavantage d’être peu modulaires en raison de leur coût et des délais d’exécution nécessaires. Le monoculaire thermique extérieur (OTM) FLIR Scion peut donner à une main-d’œuvre à grande échelle des informations sur l’imagerie thermique.

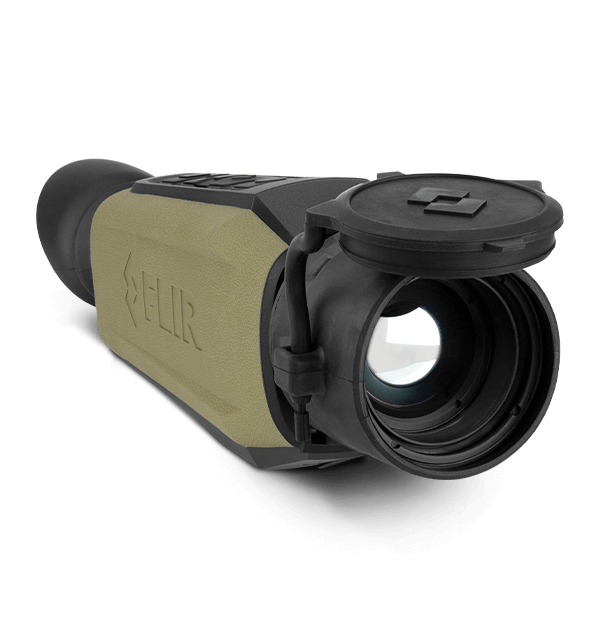

FLIR Scion OTM

Malheureusement, il n’est pas inhabituel que certaines parties d’une ville perdent du pouvoir ; le processus pour trouver la ou les sources de ces défaillances peut être lent et fastidieux. Pour trouver le point défectueux dans une ligne électrique, les conducteurs doivent généralement conduire la longueur de la ligne dans les camions utilitaires et rechercher visuellement les dommages. Si un incident se produit la nuit, un camion sera souvent équipé d’un éclairage à haute puissance actionné par un autre homme de ligne pour pointer sur la ligne électrique. Plusieurs kilomètres d’inspections de la ligne électrique peuvent être nécessaires avant que l’équipage ne trouve finalement le problème. L’imagerie thermique peut accélérer considérablement le processus de recherche, car la plupart des problèmes d’alimentation généreront de la chaleur au fur et à mesure qu’ils se produisent.

Les caméras qui peuvent produire une image thermique claire à distance permettent aux inspecteurs de mieux isoler les problèmes sur une ligne électrique défectueuse. Le FLIR Scion OTM produit une image thermique de 60 Hz à une résolution de 640 × 480, grâce à son cœur FLIR Boson®. Bien que sa portée totale puisse atteindre 2 400 m (1,5 mi), le Scion OTM est capable de cibler les points chauds à plusieurs centaines de mètres de distance, ce qui signifie que de grandes sections de lignes électriques peuvent être inspectées en même temps, puis revérifiées plus étroitement une fois qu’une zone problématique a été identifiée. Le Scion OTM est conçu pour une utilisation extérieure d’une seule main, ce qui facilite les longues inspections.

Tout problème électrique qui génère une chaleur excessive apparaîtra sur un FLIR Scion, mais nous avons mis en évidence quelques problèmes courants dans les lignes électriques ci-dessous.

Défaillance de l’isolateur

Les isolants de ligne électrique sont généralement des objets d’aspect disque fabriqués à partir de matériaux résistants à l’électricité utilisés pour empêcher les lignes électriques de se toucher ou de toucher la potence. Bien que les isolateurs soient conçus pour résister aux facteurs de stress mécaniques et électoraux, ils peuvent occasionnellement se dégrader suite à la corrosion, à la poussière et à l’accumulation d’humidité. Si un isolant accumule une quantité importante de l’un de ces matériaux, le matériau chauffera au fur et à mesure que l’électricité le traverse et semblera plus lumineux pour le monoculaire.

Transformateurs

Les transformateurs convertissent l’électricité à plus haute tension transportée par les fils primaires et abaissent la tension pour une utilisation par les clients. Ils sont un élément clé des réseaux basse tension et peuvent provoquer des pannes généralisées pour des milliers de clients en cas de défaillance. Un mauvais état des machines, une détérioration progressive des éléments électriques ou des machines et de mauvais paramètres de fonctionnement peuvent tous provoquer une surchauffe d’un transformateur. À l’aide d’un FLIR Scion, vous pouvez facilement attraper un transformateur qui fonctionne plus chaud que d’habitude.

Épissures défectueuses

Les épissures qui ne sont pas correctement nettoyées des brins d’aluminium avant la compression entraîneront des terminaisons à résistance plus élevée et peuvent finir par entraîner une défaillance. Les épissures défectueuses créeront une plus grande résistance et donneront l’impression d’être brillantes lorsqu’elles sont vues par imagerie thermique. La détection précoce de ces problèmes permet aux équipes de réparation de corriger les lignes avant que des incidents plus coûteux ne se produisent.

La longue portée, la haute résolution et le coût relativement inférieur de la FLIR Scion OTM en font l’outil idéal pour équiper les plus grandes équipes de services publics. Le Scion peut être la première étape parfaite dans les inspections des services publics et permet aux entreprises de services publics d’identifier plus facilement les zones problématiques avant de passer à des méthodes d’inspection plus coûteuses.
