Surveillance de l’état avec une
caméra d’imagerie acoustique FLIR de la série Si
Caméras d’imagerie acoustique FLIR de la série Si
Les fuites d’air comprimé, les fuites du système sous vide, les décharges partielles électriques : autant de problèmes coûteux qui consomment de l’énergie et vous obligent à faire face à des coûts imprévus et à des problèmes potentiels de production et de temps de fonctionnement. L’imagerie par ultrasons avec une caméra acoustique est un moyen efficace de détecter ces problèmes d’équipement dans le cadre d’un plan complet de gestion des actifs. La série Si de FLIR est votre solution idéale pour localiser les fuites sous pression dans les systèmes d’air comprimé et pour repérer les problèmes de décharge partielle dans les systèmes électriques de haute tension. Cette caméra légère et utilisable d’une seule main peut vous aider dans les applications professionnelles des services publics, de la fabrication et de l’ingénierie pour déceler les pertes d’efficacité et les défaillances potentielles jusqu’à 10 fois plus vite que les méthodes traditionnelles — avec un minimum de formation.
Calculez le retour sur investissement de la série Si Demandez une démonstration
Principaux avantages de l’imagerie acoustique
Détection des fuites d’air comprimé

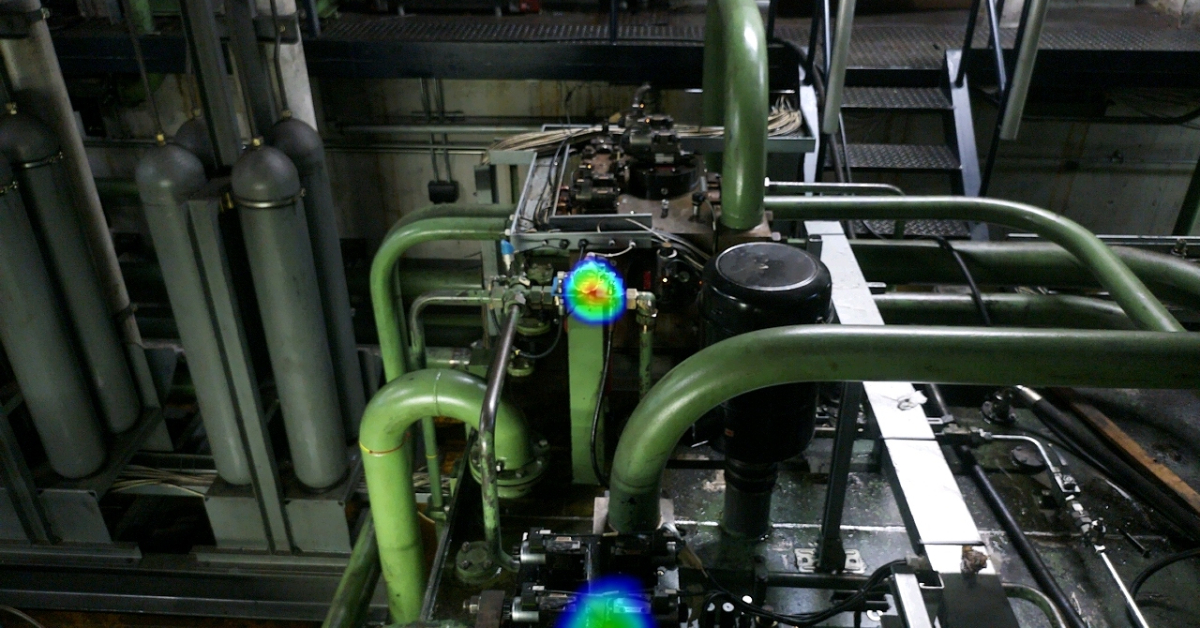

Trouver la source d’une fuite d’air peut être difficile et prendre beaucoup de temps avec la plupart des outils, mais notre système d’imagerie ultrasonique intelligent peut le rendre rapide et facile. Les caméras FLIR de la série Si fournissent des taux de fuite et des estimations de coûts à des distances sécuritaires pour détecter les fuites et prioriser les réparations afin d’améliorer la sécurité et d’économiser de l’argent.
Détection des défauts mécaniques
Le mode MECH de la Si2 détecte et mesure la gravité des roulements et autres problèmes mécaniques, avant qu’ils n’entraînent une interruption coûteuse de la production ou des risques pour la sécurité.
Détection de décharge partielle
Une décharge partielle (DP) indique une défaillance partielle d’un isolant électrique (peut être un isolant mécanique, un espace d’air, un vide, un liquide, etc.). Les modèles de la série Si utilisent l’intelligence artificielle pour classer le type spécifique de décharge partielle afin que vous sachiez exactement ce qu’il faut réparer : décharge de surface (typique avec isolants, bagues, terminaisons), décharge flottante (entre les composants) et corona.
Pourquoi choisir un imageur acoustique FLIR?
Fonctionnement sans effort à une main
Vous pouvez garder une main libre tout en inspectant les composants pour la sécurité de l’opérateur et pour réduire la tension au cou.
Détection sonore supérieure avec 124 microphones
Les caméras de la série Si sont dotées de 124 microphones qui vous permettent de capter les bruits infimes à de grandes distances pour l’imagerie ultrasonique. C’est particulièrement important lors de l’inspection de systèmes à haute tension et de leurs fuites potentielles, qui nécessitent une distance sécuritaire par rapport à l’équipement sous tension. La force d’un signal sonore diminue considérablement lorsque vous vous éloignez de sa source. La solution consiste à augmenter le nombre de microphones : quadrupler le nombre de microphones double essentiellement la portée de la détection sonore. Ils utilisent une plage dynamique optimisée pour équilibrer les capacités de fréquence avec la distance parcourue par le son. Vous voulez utiliser les fréquences les plus basses possibles pour obtenir la plus grande distance.
Évolutivité de l’entreprise
Assurez l’utilisation et l’entretien optimaux des équipements dans les environnements industriels à grande échelle grâce à la gestion de la flotte, à l’intégration des données dans le nuage et aux mises à jour logicielles OTA. Les logiciels de soutien offrent également la possibilité d’intégrer des historiques de données, des options de rapport sur le nuage et sur le bureau, et de combiner vos programmes d’inspection IR et acoustique. Les utilisateurs de la série Si peuvent également bénéficier de la fonction Organisation, une solution facile à utiliser qui simplifie la tâche de suivi des rapports réalisés dans des lieux distincts par des caméras et des utilisateurs différents.
Capacités d’apprentissage automatique
La série Si de FLIR utilise l’apprentissage automatique pour distinguer les autres caractéristiques du motif sonore créé par les fuites en arrière-plan et les décharges partielles. De la même façon que vous distinguez entre un harmonica et une cloche qui jouent la même note. Grâce au grand nombre de microphones sensibles et à un traitement informatique moderne utilisant l’apprentissage automatique, il est possible de distinguer le bruit de fond du bruit créé par des défectuosités en raison de propriétés autres que la fréquence.
Calculez votre rendement du capital investi
Voyez comment cela fonctionne
Ce qu’il faut rechercher dans une caméra acoustique
Plage de fréquences efficace
L’une des premières caractéristiques à considérer est la plage de fréquences de la caméra. Vous pourriez croire que vous avez besoin de la plus grande plage possible pour capter la plus vaste gamme de sons. Cependant, en réalité, la plage de fréquences de détection la plus efficace pour une fuite d’air comprimé se situe entre 20 et 30 kHz. C’est parce que l’utilisation de la plage de 20 à 30 kHz permet de distinguer les fuites d’air comprimé du bruit de fond dans une usine.
Nombre optimal de microphones
Quand on tente de détecter des bruissements, plus il y a de microphones, mieux c’est. Les caméras d’imagerie acoustique utilisent généralement des dizaines de microphones de système microélectromécanique (MEMS) pour recueillir et caractériser le son. Bien que les MEMS soient petits, utilisent peu d’énergie et soient très stables, ils génèrent également leur propre bruit qui nuit à la capacité d’un microphone individuel à capter les bruissements. La solution consiste à augmenter le nombre de microphones utilisés; il suffit de doubler le nombre de microphones pour améliorer le rapport signal/bruit suffisamment pour éliminer trois décibels de sons indésirables.
Compatibilité avec FLIR Thermal Studio
Le plugiciel FLIR de la série Si pour FLIR Thermal Studio vous permet d’importer des images acoustiques provenant d’imageurs acoustiques de la série Si de FLIR dans FLIR Thermal Studio. Modifiez et analysez facilement des images et créez des rapports avancés. Avec le module d’extension, vous bénéficiez d’une prise en charge de la classification automatique des défauts, de l’indication de la gravité, de l’action recommandée pour les inspections des services publics, de l’estimation du volume des fuites et des économies de coûts pour les fuites d’air. Combinez les images acoustiques avec l’imagerie thermique dans le même rapport.
Choisissez le modèle de la série Si qui vous convient
- Batterie intégrée (sans cordon)
- Plage de fréquences : 2 kHz à 130 kHz
- Boîtier rigide et courroie de cou inclus
- Accessoires disponibles comme options supplémentaires
- Logiciel en ligne gratuit pour l’analyse et la production de rapports
- Compatible avec le logiciel d’analyse et de production de rapports hors ligne FLIR Thermal Studio (versions gratuite et payante disponibles)
